前言

叠甲：部分使用了AI解释，不保证一定正确
这门课主要是理论课，不存在lab，但是知识点繁多，因此我记录笔记如下。

• 后记：这门课教材大概是：William Stallings 的《Computer Organization and Architecture: Designing for Performance》(中译名《计算机组成与体系结构:性能设计》,Pearson 出版)

  第一节课：basic concept and computer architecture.

  有四次期中考，平时成绩和期末占比6:4

• ISA:Instruction set architecture.指令集，分为精简指令集(RISC)和复杂指令集（CISC）
• Micro-architecture: DataPath:数据通路 Controller:控制器

  计算机系统的概念：

  包含了从汇编到处理器，IO,内存，数据通路/控制器这一块。更底层的digital design和circuit design，transistors 不涉及这段内容。 （接下来是些为什么要学这门课的碎碎念我就跳过了）

数据处理 数据储存 数据移动 计算机控制：以上所有行为的控制 （然后又是一大段历史，懒得记了） embedded system

input unit MICR… output unit.. ALU(Arithmetic logic unit):在处理器内部的逻辑处理器单元，用于加法触发等

第二节课开始有测试。 binary，line by line，address，第四点elona记不得了（笑），大概是common memory:

binary（二进制）：计算机里的一切信息——数据也好、程序也好——全都是用二进制表示的。内存里没有“这是数据、那是代码”的天然区分，全都是一串串的 0 和 1。

line by line（逐行存放）：程序是指令的序列，写好后被翻译成二进制，一条接一条地存进内存里，就像存数据一样。执行时 CPU 一条一条往外取。

address（地址）：内存的每一个格子都有编号，也就是地址。CPU 里有个程序计数器（PC），记着“下一条要执行的指令在哪个地址”，取完一条就加一，所以程序能顺序执行下去。

普林斯顿架构中，数据和程序共享内存。(普林斯顿架构就是冯·诺依曼架构的另一个名字（普林斯顿大学是最早实现它的地方）。它的定义就是：程序和数据放在同一块内存里，走同一条总线。对比的是哈佛架构（Harvard architecture）——程序存一块独立的内存，数据存另一块，比如很多单片机、DSP 就是这么做的。)

ALU Interface(接口)的概念 Bottle neck（瓶颈），指出总线/处理器等的宽带/计算频率中最弱的部分会限制整体的发挥 virtual port，virtual memory

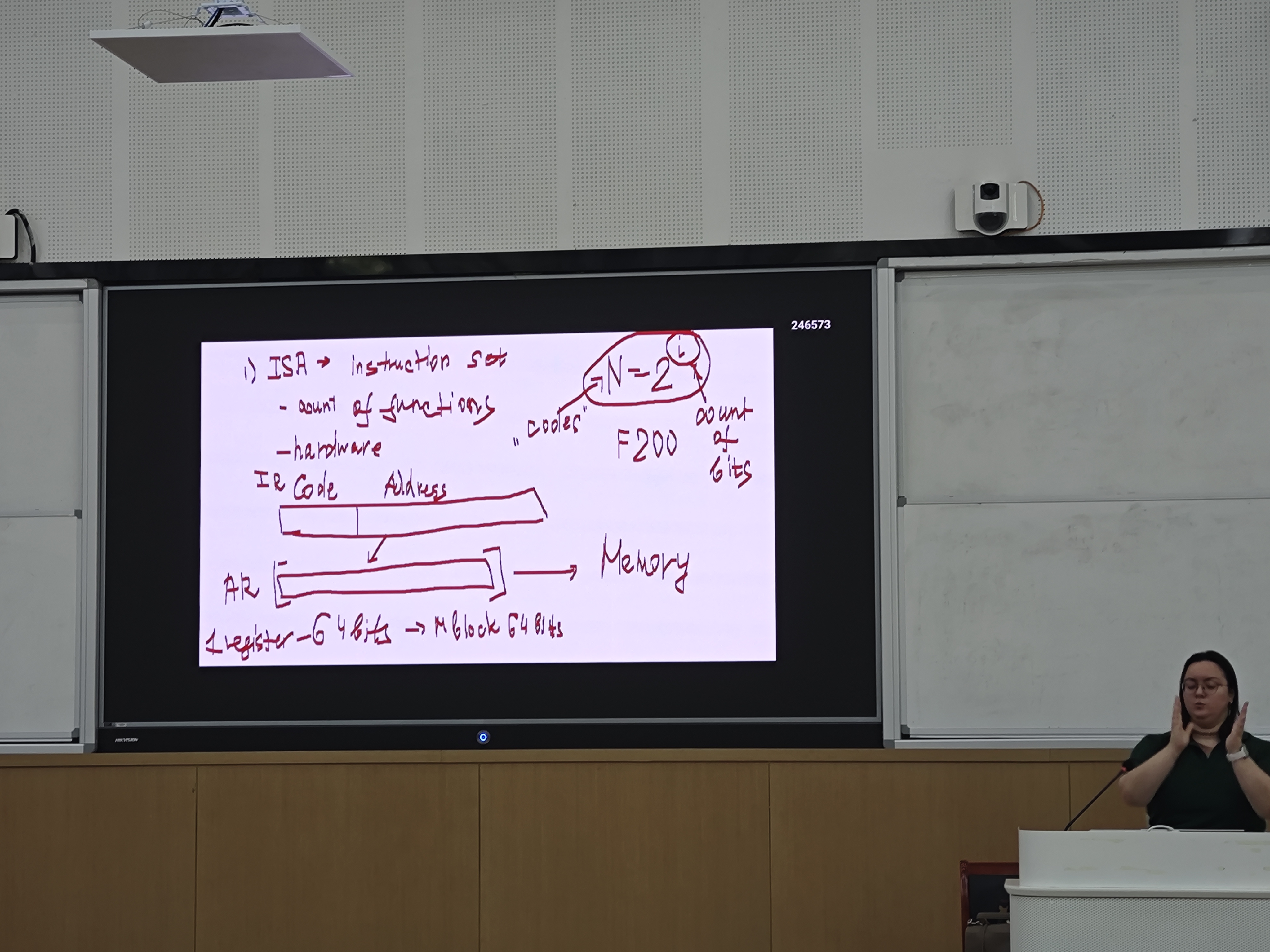

这里elona画了一张图来表示指令是怎么写的

1. “IR” 和 “AR”

IR（Instruction Register，指令寄存器）：CPU 从内存取出一条指令后，先放进 IR，硬件再把它的 Code 段和 Address 段拆开。 AR（Address Register，地址寄存器）：拆出来的地址段被送进 AR，AR 指向内存，按这个地址去取数据——所以图里箭头从 AR 画到 Memory。

1. ” ISA → instruction set — count of functions — hardware” ISA 的定义：它规定了处理器支持哪些指令（多少种功能），以及由硬件来实现。这是 ISA 和纯硬件设计的分界线。

3.指令格式。 “N = 2^k” 和 “count of bits” “0000”、”F200” 这是举例：把一条 16 位的指令写成十六进制就是 F200，展开成二进制是：

1. “Register 64 bits → M block 64 bits” 这是说寄存器和内存数据块宽度一致：寄存器是 64 位，内存一个块（block）也是 64 位，所以一次访存正好搬一个寄存器宽度的数据，不需要拼拆。

所以指令就是指令段+地址段，地址段会被拆分送入AR，然后对其执行指令段的命令。

在进入下半部分之前有个小例子。主要是关于一个灯光控制系统的，也就是红绿灯。要求是能通过按钮变成绿灯，可以红绿灯切换，然后还有倒计时闪烁。然后分析了一下需要的元件（cpu。memory什么的）以及控制流。 然后不知道为什么他又觉得要加入input buffer register(IBR)，circuit，amplifier（放大器） 然后引入了中断（虽然我觉得没必要吧，事件驱动+前后台就行了）然后有中断就得有栈stack，然后就得有ROM（只读储存器，这里用了其断电不掉数据的特性）RAM(随机访问内存，就是通常意义上的内存)

最后统计了可能用到的寄存器，总线，等等

• Instruction cycle: Instruction cycle（指令周期）就是 CPU 不断重复的一个固定流程：取出一条指令 → 执行它 → 再取下一条。 具体来说就是以下这张图：

指令有多种表达方式，2进制，16进制，以及助记符(Mnemonic)。 op:operational code操作数

所以，实际上这一段是在建立一个整体的运行概念，指令是从哪里来的，如何执行的，长什么样

在建立这个概念之后，我们就需要逐步分析各个环节的具体过程。

CPU: 输入flag，clock 解码器: 和图灵完备里的一样，这里是个3位解码器

IO:

Memory:

总线（BUS): control line address line data line

点对点传输： 不经过总线的传输，比如多核CPU的核间交流，

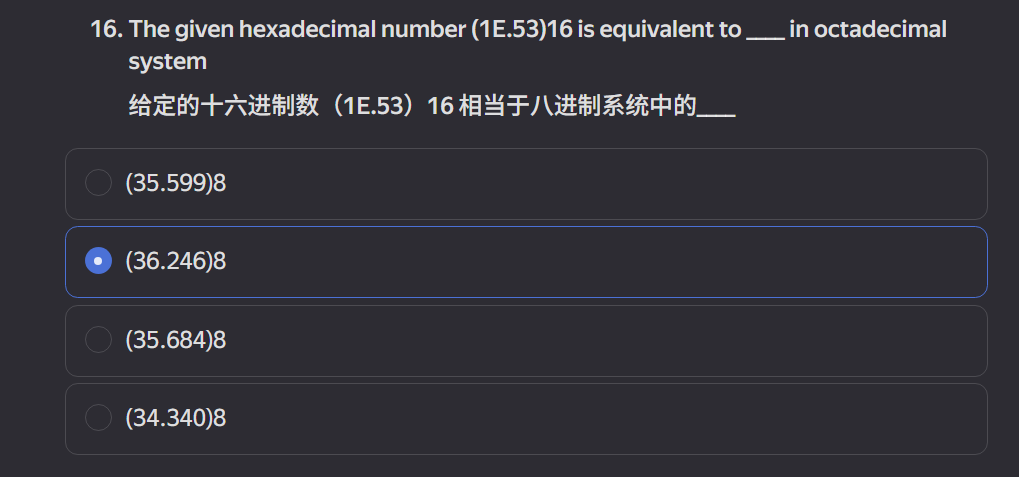

这里要注意这是表示数字的转换，不是大小的转换，也就是没有整数进位之类的东西

cache memory

内存分为primary memory和secondary memory。（主内存和次级内存） 其实就是中文里面内存(通常来说的RAM)和储存(通常来说的ROM或者其他的磁盘)的概念而已（ register memory，cache memory on-line mass memory offline bulk memory

后面非常无聊地讲了储存和内存的区别….. 神他妈shark Mashine Счётная машина(俄语“计算机”)——如果你看的是苏联时代的纪录片或翻译教材，электронно-счётная машина(电子计算机)音译过来很容易被写成”shark machine”;

内存是分成虚拟的和真实的，通过内存表来映射到物理内存（为了寻址方便）。 后面讲了缓存到内存的映射,AI是这么解释的：

右边 Memory：

主存，按字（word）编址，每个字 32 位 = 4 字节。字地址 0、1、2…… 每 8 个字（8 × 4B = 32 字节）划成一个块（block）：字 0–7 是 block 0，字 8–15 是 block 1，字 16–23 是 block 2。彩色格子表示正在运行的程序访问到的那些字。

左边 Cache：

直接映射缓存，共 8 行（line 0–7）。每行有三个字段：Valid Flag（有效位，标记这一行是否有有效数据）、Block Number（标签，记录当前缓存的数据来自哪个内存块，用来区分“同位置但不同块”的情况）、Value（真正缓存的那 4 字节数据）。 红色箭头：展示了映射关系——内存字 3、字 11、字 19 都指向缓存的第 3 行。 核心规则：直接映射

每个内存块只能放进缓存的固定一行，位置由取模决定：

cache line = (block 地址) mod (缓存行数) 缓存有 8 行，所以字 3、11、19 满足 3 mod 8 = 11 mod 8 = 19 mod 8 = 3，全都被映射到第 3 行。这就是图中三支箭头汇聚到同一行的原因。

这个设计的代价

因为多个内存块共享同一缓存行，就必须靠 Block Number（tag） 来区分“现在这行里存的到底是 block 0、block 1 还是 block 2 的字 3”。CPU 访问时把地址拆成三段：低位是行内偏移（4B 一个字 → 2 位），中间是行号（8 行 → 3 位），剩下的高位是 tag，与缓存行里存的 tag 比较；命中且有效位为 1 才能直接用，否则就要把整块数据从内存换进来，把原来占位置的块挤出去——这就是直接映射缓存最容易发生冲突失效（conflict miss）的原因：哪怕缓存没满，两个轮流访问的地址只要 mod 8 同余，就会不停地互相顶替。

简而言之的话，就是缓存是分行的，每行对应一个固定大小的内存块。CPU为了快速起见每次读取内存都是一块一块取的，这个映射就是为了让你明白CPU索要的内存数据块是否是存在缓存里的那块。为了保证这个是正确的，缓存会以行为单位映射多个块的内存。例如行3对应第三个、第十一个、第十九个块。
当CPU想访问一个地址的时候，首先会去缓存进行查询。原始的内存地址是连续的一系列数字，缓存会对其做处理，例如缓存字地址19： tag = 10（block 2） index = 011（第 3 行） offset = 11

字 19 在真实内存里占的是字节地址 76–79（19 × 4），它只是个普通的数。

“块结构”是缓存硬件强加给地址的，不是地址自带的

缓存设计者先定下两个参数：一行装多大（比如 64 字节）、一共多少行（比如 512 行）。然后才把任何拿来的地址机械地切三段：

低 log2(64)=6 位 → 行内偏移
中间 log2(512)=9 位 → 行号
剩下的高位 → tag

切法完全由缓存的几何参数决定。同一台机器上，L1 和 L2 的行数、行大小不同，同一份地址会被切成完全不同的三段；如果是全相联缓存（无行号），干脆没有 index 段。所以不是地址“天生”带了块信息，而是缓存拿着尺子去切地址——尺子刻度变了，切出来的块就变了

现在我们CPU依然要找19这个地址的数据，然后19的地址给到了缓存：
缓存将其理解为这块内存要到缓存的line3，然后会开始匹配Tag，如果匹配成功，那么就会把这里的valid flag置为1，接着CPU会开始读。
如果tag不正确，这块内存作废，重新从内存里面读（比如可能这行存的是3或者11的数据块）
自始至终，CPU永远使用原始内存地址，只不过缓存巧妙地实现了以块形式的映射和寻址（当然现代计算机里面多个MMU，会多映射一层，就是前面提到的物理内存变成虚拟内存） (教材17页有细讲这个)

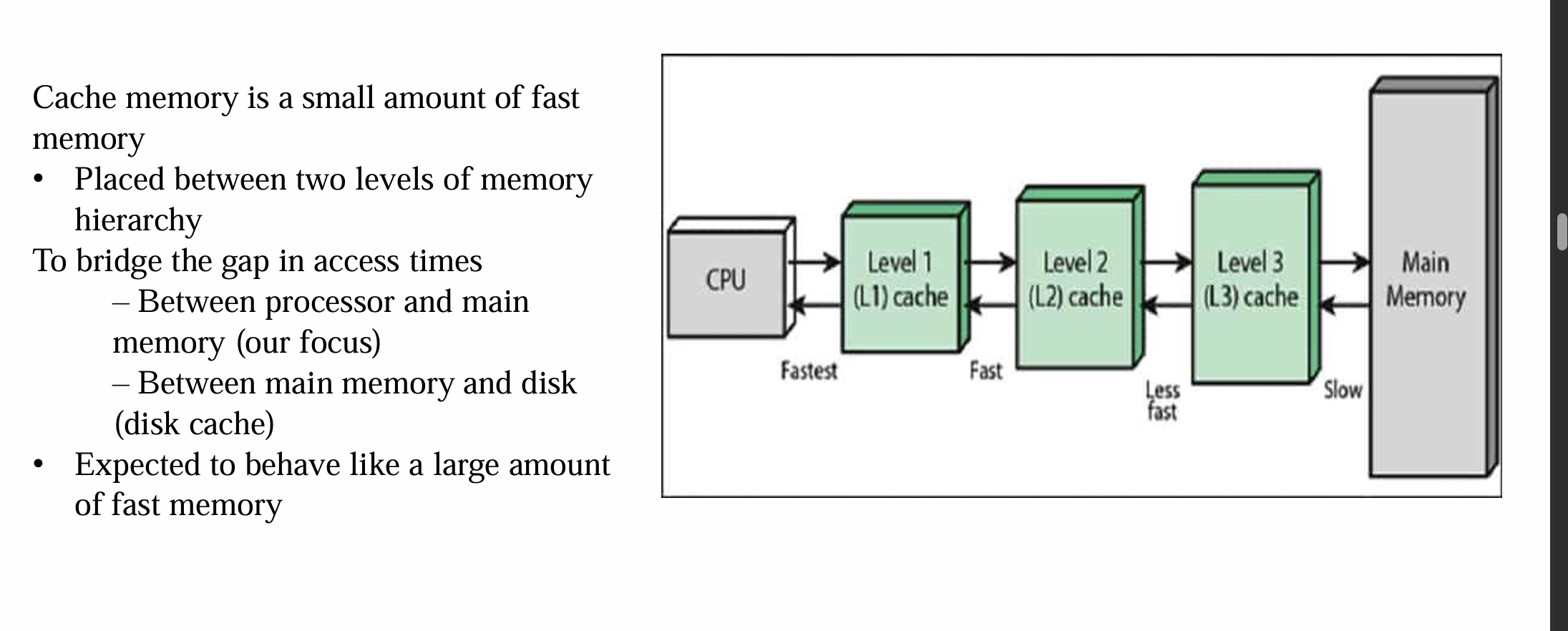

三级缓存：

为了解决CPU转的太快RAM太慢，我们需要缓存。但是缓存通常来说不够大，所以引入了多级缓存。 在这张图里，每个缓存都把下一级当成内存看待，因此形成了逐层寻找的机制，最大程度避免了miss的影响。

缓存命中率

1. 命中率 h（hit ratio）

定义就是一行字：命中的访问次数 ÷ 总访问次数。把程序跑起来统计所有内存访问，命中占的比例就是 h。课件给的典型值是 0.90–0.97，意思是绝大多数访问都被缓存拦下了，根本轮不到内存出场。

1. 缺失率 m = 1 − h

就是命中率的反面，两者互补：命中 95%，缺失就是 5%。有的资料爱用这个口径，本质同一个数。

1. 平均访存时间（核心公式）

T = h × T缓存 + (1−h) × T内存 这里的T是时间，也就是平均访问内存的时间是命中率与内存/缓存读取时间的加权和。 最后，“如果有多级缓存，公式要按显然的方式修改”，指的就是上面那种方式：每一级都有自己的平均访存时间，把他们看成一系列的缓存/内存集合体，我们就可以得到：

T = h₁×T₁ + (1−h₁)×h₂×T₂ + (1−h₁)(1−h₂)×h₃×T₃ + …

LRU

缓存满了之后的替换策略。

internal memory(内部储存器)

直译可能会变成内存，但是这个指的不是通常意义上的内存，main memory。这个是在CPU内部的最昂贵的内存。 memory有两种分法：一种是可读写次数来分，一种是通过读写顺序来分：

| 缩写 | 全称 | 中文 | 存取方式 | 读写能力 | 典型代表 | |—|—|—|—|—|—| | RAM | Random Access Memory | 随机存取存储器 | 随机 | 读写、易失 | SRAM、DRAM | | RWM | Read-Write Memory | 读写存储器 | 随机 | 读写、易失 | =RAM 本体 | | ROM | Read-Only Memory | 只读存储器 | 随机 | 只读、非易失 | 掩膜 ROM | | RMM | Read-Mostly Memory | 以读为主的存储器 | 随机 | 可改写但很慢、非易失 | EPROM、EEPROM、Flash | | SAM | Sequential Access Memory | 顺序存取存储器 | 顺序 | 可读写 | 磁带、纸带 | SRAM (Static RAM)的存储单元内部电路: 这个本质上是一个锁存器，它的原理大概要玩图灵完备才能学会。所以我们只要会其是如何储存状态的八股就行了：

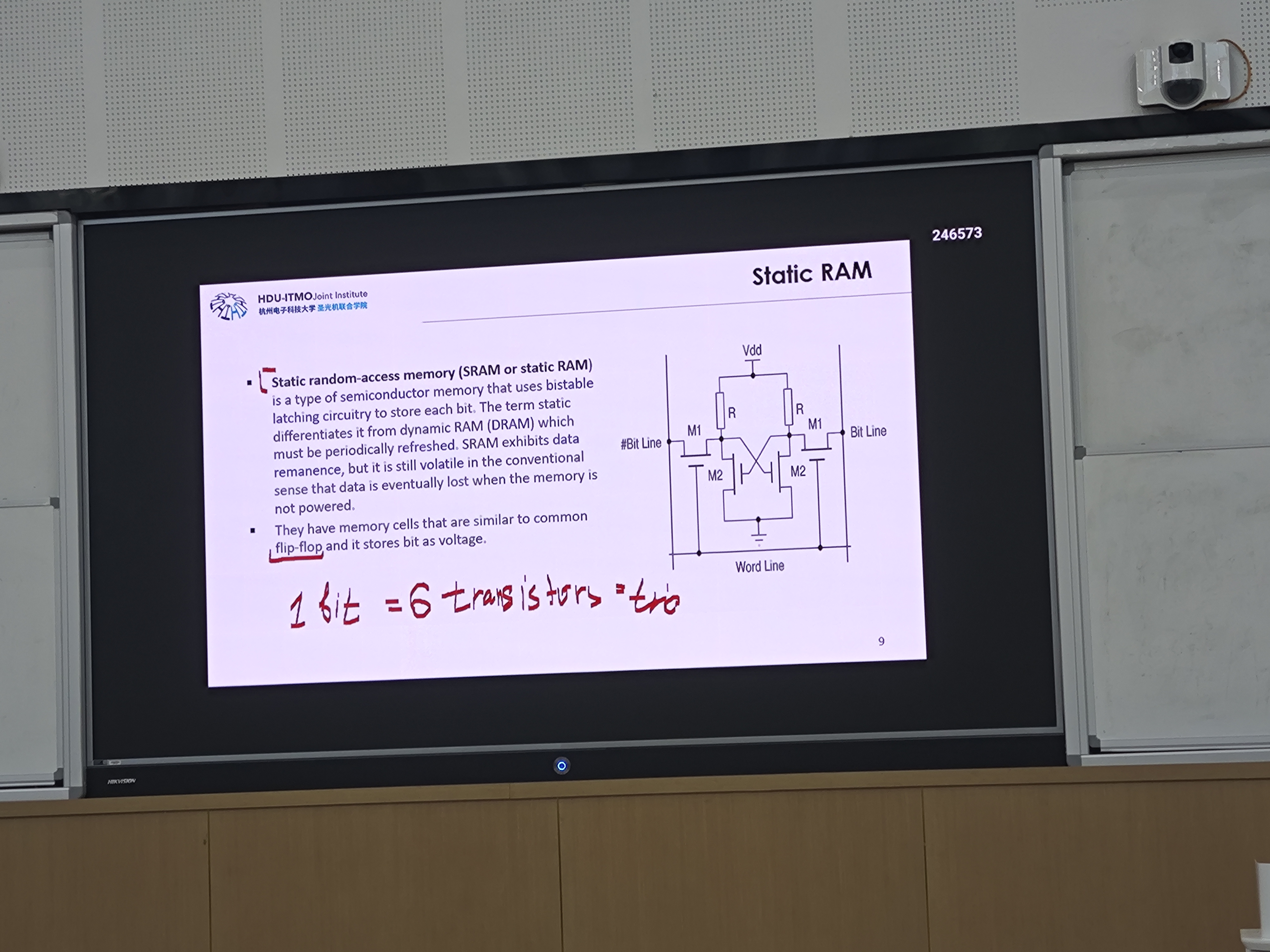

对于逻辑1： C1 高电平，C2低电平 T1(transistor 1,后略)T4开启，

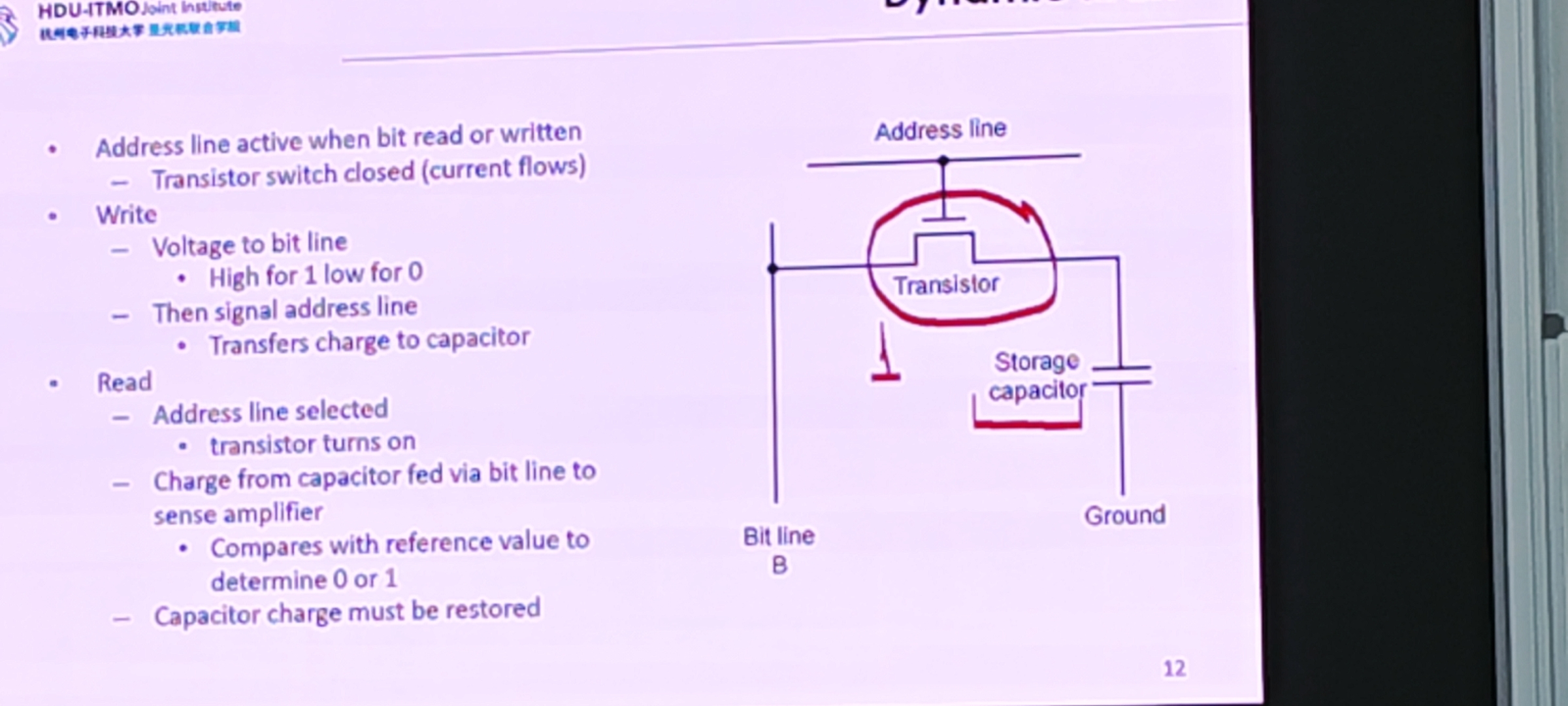

DRAM （dynamic RAM，手机/电脑常用)的存储单元——和 SRAM 的 6 管豪华配置正相对，这里整个单元只有两样东西：1 只晶体管 + 1 个电容(老师红圈圈出来的就是)，教科书称为 1T1C 结构

permanent storage(永久性存储)= 非易失存储

• nonvolatile 非易失性(nonvolatile / permanent) DRAM 有 data remanence(数据余留)：断电后电荷不会瞬间消失，残留几秒到几分钟——forensics(取证)领域真有“断电后冰袋冷冻内存条再读出密钥”的攻击。但工程分类上它仍算易失，因为不能依赖这个残留

上一张PPT说了：电容会漏电，电荷只撑几毫秒。所以 DRAM 必须在数据漏光之前定期把每一行读出来、放大、写回去，这个例行公事就是刷新。这个过程被称为：
refresh cycle

read cycle

address 11位 但是对于16M的 DRAM,我们有4M*4，显然大于2^11的2048,4M = 2²² 个位置 → 需要 22 位地址，所以我们需要：

multiplexing(分时复用)

同一组 11 根地址线，分两个时钟拍、当两套地址用：

第一拍：送上低 11 位 = Row Address(行地址)，同时拉一下 RAS(Row Address Strobe,行选通信号)——芯片把这 11 位锁存进行地址缓存，驱动行译码器，选中一整行； 第二拍：同样的 11 根线改送高 11 位 = Column Address(列地址)，拉一下 CAS(Column Address Strobe)——锁进列地址缓存，从刚选中的那一行里挑出对应列的 4 bit,送到数据引脚。

ROW Address COLUMN Address 同时： 刷新是按“行”为单位的——有了行地址就够了，不需要列地址(这叫 RAS-only refresh)。2048 行要在 64 ms 里刷完，就是 64 ms ÷ 2048 ≈ 每 31 µs 刷一行

256Kbyte module organization

1MByte Module Organization

SIMM Module

Erro correction

hard failure

soft erro

detected using hamming error code

汉明码

hamming code就是为了避免电磁辐射导致的位反转产生的（常用于ECC）。它的算法与CRC类似但是排列不同： 数据位和校验位混排，第 1、2、4、8… 位留给校验位，其余位置放数据。以最经典的 Hamming(7,4) 为例——4 个数据位，3 个校验位，共 7 位：

关键规则：校验位 p_k 负责所有”位置编号的二进制里第 k 位是 1”的位：

• p1 管位置 1,3,5,7（二进制 xx1）
• p2 管位置 2,3,6,7（二进制 x1x）
• p4 管位置 4,5,6,7（二进制 1xx）

三组覆盖互相重叠，任何一位都恰好被若干组包含。

手算一遍（考试大概率考这个）

数据 1011（d1 d2 d3 d4 = 1 0 1 1），偶校验： 注：⊕ 这个符号指的是模加法，就是加起来然后对 2 取模。

p1 = d1⊕d2⊕d4 = 1⊕0⊕1 = 0
p2 = d1⊕d3⊕d4 = 1⊕1⊕1 = 1
p4 = d2⊕d3⊕d4 = 0⊕1⊕1 = 0
码字：0 1 1 0 0 1 1

假设第 5 位翻转变成了 0 1 1 0 1 1 1。接收端把三组校验重新各算一遍，得到 s1=1, s2=0, s4=1，拼成二进制 (s4 s2 s1) = 101 = 5——出错位置直接被报出来了，翻回去即纠错完成。

这就是汉明码最漂亮的地方：校验位的位置选取使得”哪组校验失败”恰好构成出错位置的二进制地址。每组校验本质上是在回答”出错位置编号在这一位上是不是 1”，三组问完，答案自动拼出来。

扩展到真实内存（ECC 就是这套东西）

校验位数量 k 要满足 2^k ≥ n + k + 1（n 是数据位数）：

这就是为什么 ECC 内存条是 72 位宽而不是 64 位——64 数据 + 7 校验 + 1 额外整体校验位。多出来的那一位构成扩展汉明码（SEC-DED）：纯汉明码最小距离是 3，能纠 1 位错；若同时错 2 位，syndrome 会指向一个错误的位置，改了反而更错。加上整体奇偶位后最小距离变 4，可以纠 1 位、同时发现 2 位错——double error 只报错不乱改，交给上层处理。

补充两点：

• 开销随字长摊薄：8 位数据要 50% 冗余，64 位只要 12.5%，所以 ECC 按整个字（64 位）编码而不是按字节
• 通用规律：最小距离 d 的编码，纠 t 位错需要 d ≥ 2t+1

logs linux：correctable ECC error

SDRAM(Synchronous DRAM)

把 DRAM 的所有操作都挂到系统总线时钟上的 DRAM——”Synchronous” 同步的是时钟（tick generator）。 这里elona举了个时间的例子，其实是在说DRAM的问题： 控制器送地址、拉 RAS/CAS,然后只能干等，等够 t_AA 才能取数据。问题在于：芯片什么时候好，控制器不可预测，只能按最坏情况傻等，或者反复询问。总线时钟跑得再快也没用，因为内存这头是“自由散漫”的，两边的节拍对不上。

内存控制器不再“发完命令干等”，而是和芯片约定：“第 3 个时钟沿数据准到”(这个约定就是 CL,Cas Latency 等参数)。因为延迟是以时钟周期数明码标价的，控制器拿到了可预测性——发出读命令后，它精确知道数据哪一拍回来，中间这几拍就可以去干别的：发出下一个命令、访问另一个 bank……流水线就转起来了。这就是为什么 SDRAM 的有效带宽远超异步 DRAM:不是单次变快了，是等待被填满了。
给一个起始地址后，后续数据每个时钟沿自动吐一个，连发一串(比如一次 8 个字),这个称为burst，和DMA里面那个概念一样，利于Cache。
CAS Latency(CL)

DDR SDRAM 这个是以上的升级，在上升沿和下降沿都工作。

external memory

这块通常称之为储存。磁带，磁盘，光盘，SD卡都属于这个范畴。
这种内存通常可以在离电的情况下长期储存
RAID:（Redundant Array of Independent Disks，独立磁盘冗余阵列）指用多个物理磁盘组成一个阵列，对操作系统而言呈现为单个逻辑磁盘，数据分布在阵列的各物理盘上，并用部分容量存储冗余校验信息，使得某块盘故障时数据可恢复。通常分为RAID1345这几种： | 级别 | 名称 | 冗余方式 | 特点 | 最少盘数 | |——|——|———-|——|———-| | RAID 0 | 非冗余分条 | 无 | 不是”真”RAID，只为提速；坏一块全丢 | 2 | | RAID 1 | 镜像 | 每块盘一块副本盘 | 可靠性最高，容量利用率 50% | 2 | | RAID 2 | 汉明码冗余 | 位级分条 + 一个专门的汉明校验盘（ECC） | 可纠正一位错，现已不用 | 3 | | RAID 3 | 位交叉奇偶校验 | 位/字节级分条 + 1 块专用校验盘 | 所有盘并行访问，只检错不纠错 | 3 | | RAID 4 | 块交叉奇偶校验 | 块级分条 + 1 块专用校验盘 | 支持独立读，但校验盘是写瓶颈 | 3 | | RAID 5 | 块交叉分布式校验 | 块级分条，校验分散到所有盘 | 消除校验盘瓶颈，最常用 | 3 | | RAID 6 | 双重冗余 | P+Q 双校验（Reed-Solomon 码） | 可同时容忍 2 块盘故障 | 4 | HHD:HDD（Hard Disk Drive，机械硬盘/硬磁盘驱动器）
机械硬盘由head磁头，track磁道，width宽度，gap和sector扇区组成

• sector 扇区 磁道分段，最小读写单元，传统 512 B

• Gap（间隙） 磁道上不记录数据的空白间隔，起分隔和缓冲作用：

  扇区间隙：分隔相邻扇区
  扇区内部：扇区结构 = 前导码（同步/地址信息）+ 数据（512 B）+ ECC 校验码，各字段之间也有间隙

• Width（这里指磁道宽度 Track Width） 每个同心圆磁道的物理宽度：

  磁道越窄，同样半径内能容纳的磁道越多 → 道密度（TPI，每英寸磁道数）越高 → 容量越大。 但磁道太窄要求磁头定位更精确，且容易受相邻磁道干扰 （此外还有个platter表示一块磁盘片）

CAV（Constant Angular Velocity，恒定角速度） 指磁盘以固定转速旋转（如 7200 rpm），每个磁道上的扇区数相同。

由此带来的特点：

每个磁道容量一样，但外圈磁道周长更长 → 外圈的位密度更低，外圈空间被浪费了
换磁道读写时不用调速，控制电路简单 → 机械硬盘普遍采用 对比 CLV（恒定线速度）：CD 光盘用的方案，内外圈线速度一致（位密度处处相同），但转速要随磁头位置变化，适合顺序读整张光盘

• Seek Time 寻道时间
  磁头移动到目标磁道的时间，平均约 5–10 ms
• Rotational Latency 旋转延迟
  目标扇区转到磁头下方，平均为半圈：60/(2×RPM) 秒
• Access Time 存取时间
  寻道时间 + 旋转延迟（定位数据的时间）
• Transfer Time 传输时间
  数据量 ÷（转速 × 每道容量）
• Command Overhead 命令开销
  控制器解析命令的时间，通常忽略不计
• RPM 转速
  每分钟转数，常见 5400 / 7200 / 10000 / 15000

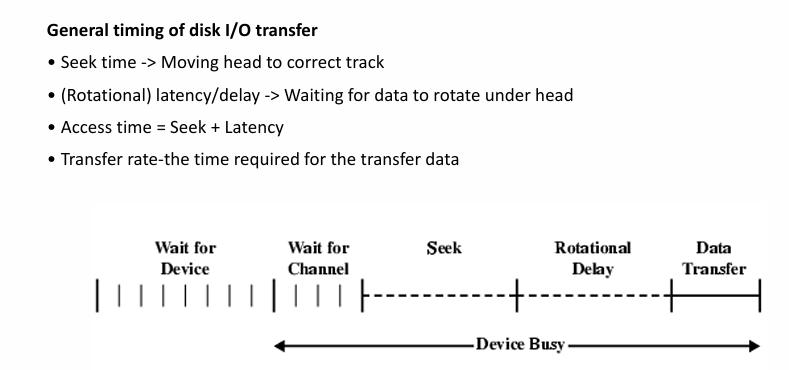

磁盘IO时间

CPU进行一次IO需要：

1. Wait for Device（等待设备） 磁盘可能正在处理别的请求，你的请求只能在队列里排队。这段时间磁盘没在为你服务。

2. Wait for Channel（等待通道） CPU 到磁盘之间的 I/O 通道/总线被占用，还得等通道空闲才能下达命令。

3. Seek（寻道） 音圈电机驱动磁头臂移动，从当前磁道移到目标磁道。这是机械动作，是最耗时的部分（毫秒级）。

4. Rotational Delay（旋转延迟） 磁头到位后，还要等目标扇区转到磁头正下方。平均等半圈：60/(2×RPM)。如 7200 rpm 的盘 ≈ 4.17 ms。

5. Data Transfer（数据传输） 盘片继续旋转，磁头把扇区数据读出（或写入），耗时 = 数据量 ÷ 磁盘传输速率。 设备忙的时间就是除了1之外的时间。

功能上磁盘属于存储层次（memory hierarchy，和内存一起构成“寄存器-缓存-内存-磁盘”的金字塔），结构上却挂在 I/O 系统里（靠 I/O 模块访问）。因为它俩访问方式完全一样：都是“给定地址读/写数据”，所以逻辑上算存储；但它速度慢、挂在控制器后面，所以物理上走 I/O 通路

IO设备

由于外部输入输出设备的内存大小，宽带，编解码方式不一致性，因此不能直连总线，需要经过I/O controller或者I/O Bus。 I/O controller的组成是：控制逻辑（control logic）+ 寄存器组（数据寄存器、控制寄存器、状态寄存器）+ 数据缓冲（buffer），外加两个接口——朝上的总线接口和朝下的设备接口 它主要负责：一台/一类特定的设备——把总线上通用的读写命令翻译成这种设备才懂的专属操作，比如SPI,I2C I/O Bus是一种更慢的总线，它主要负责：把所有设备（的控制器）连到 CPU/芯片组上，为多种外设提供一条公共的、共享的传输通路。关键词是 all/multiple devices / common path。

IO设备有以下功能：

• Control & Timing.
• CPU Communication.
• Device Communication.
• Data Buffering.
• Error Detection

经过这些抽象的隔离，CPU可以把这些五花八门的外设都统一为一种形式，它只要知道：每个外设对应的 I/O 模块/控制器的地址（端口号或内存映射地址）——也就是“往哪个地址的寄存器写命令、读写数据、读状态”。所有设备都统一成了“总线上一段可读写的地址空间”

计算机的通信可以分为内部Intra（分为internal的内部设备和external的如IO设备）和外部Inter通信（两台计算机之间通信）

当CPU想使用外设的时候，它必须经过这个流程：

反过来，外设想知会CPU的时候：

据此，我们引出了memory mapped IO的概念:

这通常依赖反复轮询，所以我们引入了中断的概念：

又因为中断之间有重要性区分，因此不同外设的中断，外设内部的中断都有一个优先级表，就如图中的一样，一级套一级有各种优先级的中断表。
如何实现中断： | 方案 | 谁来找“是谁” | 优先级怎么定 | 痛点 | | — | — | — | — | | 每设备一根线 | 不用找，线即身份 | 硬件天然区分 | 耗引脚，设备数受限 | | Software poll | CPU 软件逐个查 | 查询顺序决定 | 慢，轮询又回来了 | | Daisy chain | ACK 沿硬件链传递 | 物理位置决定 | 链尾设备可能被“饿死” | | Bus Master | 设备先仲裁总线 | 仲裁机制决定 | 逻辑最复杂 | 当然这些问题最终被解决了，PCI Express 采用了MSI（Message Signaled Interrupts，消息信号中断）：设备不再拉电平线，而是往一个约定的内存地址发一次普通的写事务，写操作的目标地址本身就编码了“我是谁、我是什么中断”。没有共享线、没有菊花链、没有仲裁，一台设备可用的中断数成百上千.
但是每次读写IO依然还是很占用CPU，因此我们设想能否绕过内存直接把数据喂给CPU，不需要经过内存和层层中断，仲裁。 DMA由此而生。 早期的DMA，比如PPT中的这个，只负责替CPU执行搬运指令，并且要占用总线。 | 信号 | 全称 | 谁发给谁 | 意思 | | — | — | — | — | | DREQ | DMA request | 磁盘控制器 → 8237 | “我有一批数据要搬” | | HRQ | HOLD request | 8237 → CPU | “请把总线让给我” | | HLDA | HOLD acknowledge | CPU → 8237 | “行，总线归你了”（CPU 引脚置为高阻态，图里那几个圆点开关断开就是表示 CPU 从总线上“下车”） | | DACK | DMA acknowledge | 8237 → 磁盘控制器 | “选你了，上数据线吧” |

IO Channel

这段讲的是I/O设备的发展史。其实根据前面的内容，我们也能大概了解到： CPU 直接控制外设——没有模块的理想化起点，现实中几乎不存在（CPU 会被外设拖死）； 加入 I/O 模块 + 程序查询 I/O（无中断）→ 就是你那页 PIO 和键盘 516/517 例程； 同样结构，引入中断，CPU 不必空等 → 中断识别那页（“谁举的手？”）； I/O 模块获得 DMA 能力，整块搬运只在开头结尾惊动 CPU → 8237 那页； I/O 模块升级为专职处理器，拥有一套为 I/O 定制的指令集 → 这就是 I/O Channel（通道）； I/O 模块有自己的本地内存，本身就是一台计算机，可以统管一大群设备，CPU 几乎不参与。 贯穿六步的主线只有一句话：CPU 的参与度逐级递减，I/O 模块的智能逐级递增——每一代设计者都在问“这件事能不能别劳烦 CPU”。 最终，I/O设备走向了自己独立的内存，处理器和总线，越来越像一个外部的小计算机。

流水线架构和多核架构

fetch-decode-execute-cycle（前面提到过的）
指令可以被细分为各种micro-instruction的组合。

机器指令  ADD R1, R2            ← 汇编/机器码层面看到的东西
  └─ 指令周期阶段  FI→DI→CO→FO→EI→WO   ← 流水线的切法，每级至少占一拍
       └─ 微操作 (micro-operations)     ← 一拍内发生的一组寄存器传输
            └─ 微指令 (microinstruction) ← 控制存储器里驱动这些微操作的控制字

FSM

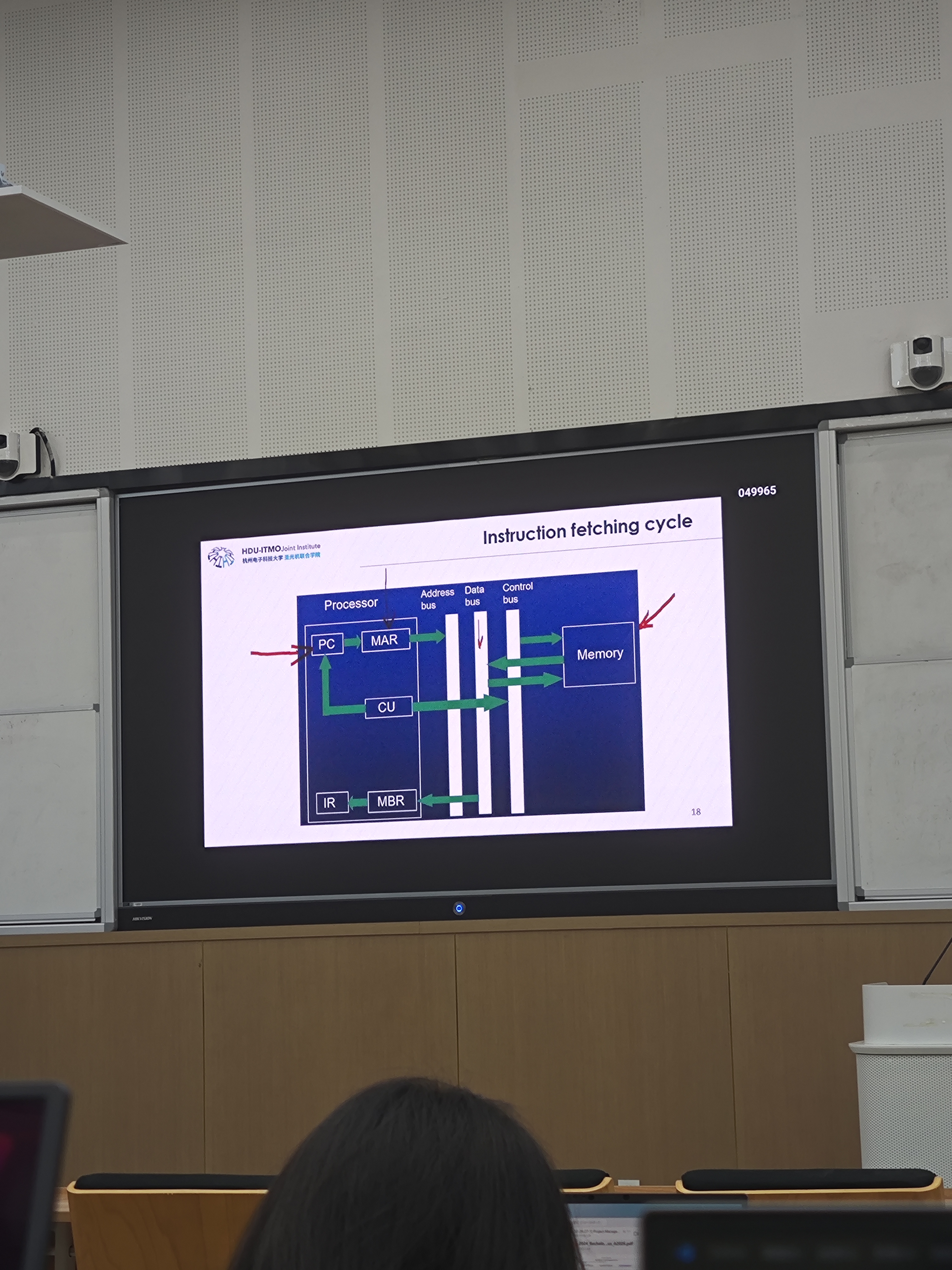

这是 Stallings 教材里很经典的取指周期数据流图（Data Flow, Instruction Fetch），画的是 CPU 从内存里取出一条指令时，数据在寄存器和总线之间怎么一步步流动。 | 缩写 | 全称 | 作用 | | — | — | — | | PC | Program Counter 程序计数器 | 存“下一条要取的指令的地址” | | MAR | Memory Address Register 地址寄存器 | 要访问的内存地址先放到这里，再送上地址总线 | | MBR | Memory Buffer Register 数据寄存器 | 从内存读出来（或要写进去）的数据先落在这里 | | IR | Instruction Register 指令寄存器 | 存当前正在处理的那条指令，供译码执行 | | CU | Control Unit 控制单元 | 发号施令的：发读/写命令、让 PC 自增等 |

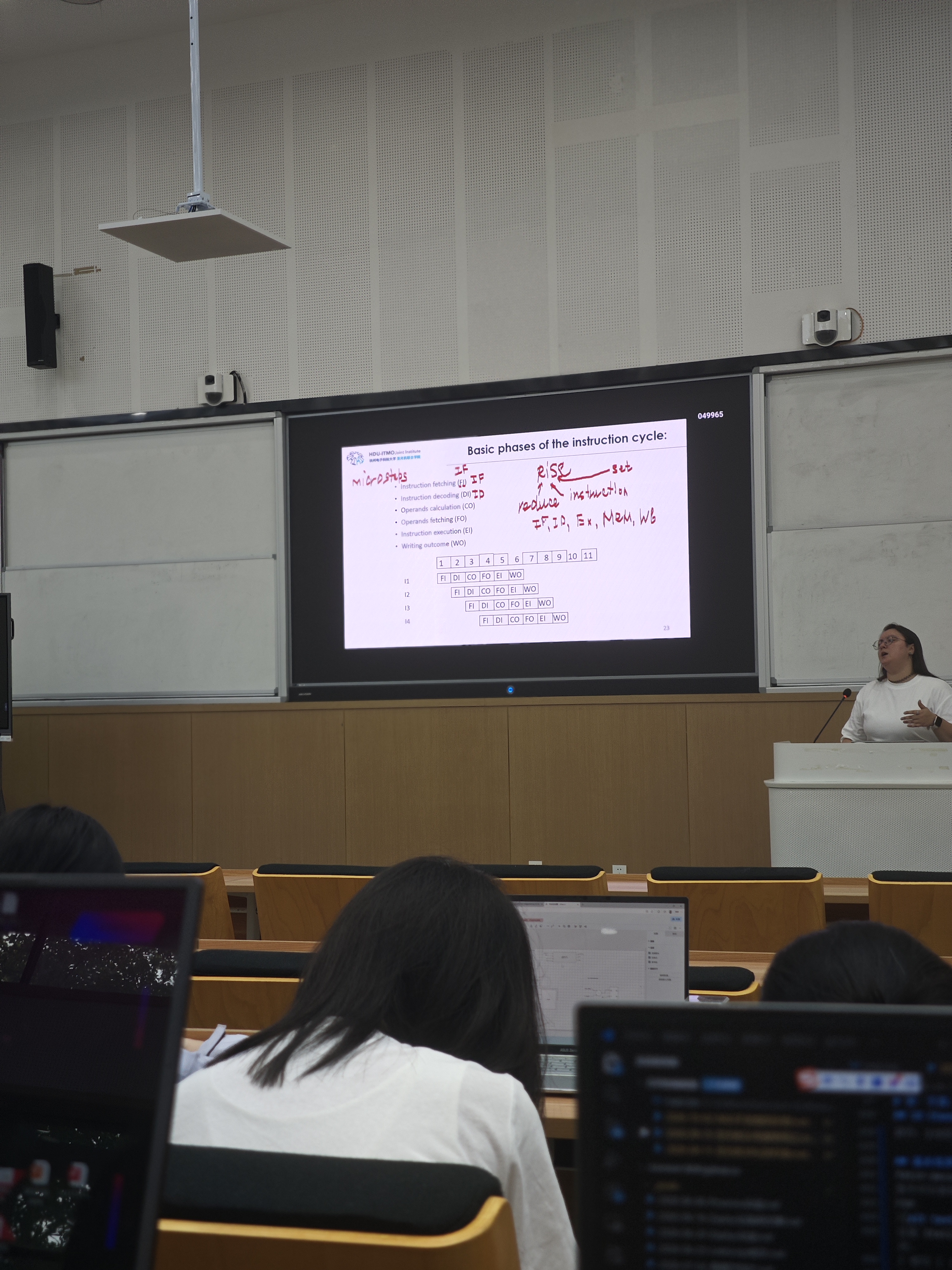

图里很容易看出，PC在干活的时候，MBR啊MAR什么的都在摸鱼。为了让第一条指令执行的时候第二条指令就开始，我们发明了指令流水线： 6 级流水线时序图（timing diagram） (这里懒得把图截出来了….所以如果图中被框进去的漂亮妹妹/姐姐感到冒犯我再改) 每一行是一条指令（I1、I2、I3）； 每一列是一个时钟周期（顶部标的 1~11 就是时间轴，一格一拍）； 每个格子表示“这条指令在这拍处于哪个阶段”； 每过一个周期，整行往右挪一格——因为流水线的规矩是：每拍结束，每条指令往前推进一个阶段，同时新指令从入口进来。（很像栈吧？）
这里的表述和常用的有一些不同，因此列个表格如下： | 本页（Stallings） | MIPS 五级 | 干什么 | | — | — | — | | FI | IF | 取指 | | DI | ID | 译码（顺便读寄存器） | | CO | （并入 EX） | 算操作数地址 | | FO | MEM | 取操作数（访存） | | EI | EX | 执行 | | WO | WB | 写回 |

后面是一些计算，我让AI总结了…

流水线性能计算（平均每条指令耗时）

已知：
  T_logic  = 不分段时一段逻辑的总时间（例：750 ps）
  d        = 每级流水线寄存器的锁存/建立开销（例：90 ps）
  N        = 流水线级数
  CPI      = 实际平均每指令周期数（含冒险 stall，例：1.25）

第 1 步：求流水线后的时钟周期
  T_clock = T_logic / N + d
  例：750/5 + 90 = 240 ps

第 2 步：求平均每条指令耗时
  T_avg = CPI × T_clock
  例：1.25 × 240 = 300 ps

第 3 步：求真实加速比
  S = T_logic / T_avg
  例：750 / 300 = 2.5×

注意：
  - d 每拍只加一次：一条指令一拍只跨一道锁存器，
    各级锁存器并联同时动作，开销不叠加
  - 单条指令延迟 = N × T_clock = T_logic + N·d（这是另一本账，不是性能指标）
  - N→∞ 时 T_clock → d，加速比上限 = T_logic / d，收益递减

当然这是理想条件下的，很多情况下，接下来的指令依赖于上一条指令的情况，比如ifelse，jump。因此会出现多个孤立的流水线块组合形成实际的指令周期的情况。在图中的例子里，如果你jumo到了8-15这个位置，之前的哪些复用流水线就浪费了。或者本来就不应该被执行。 因此，Pipline或者portion of Pipline必须stall。 stall（冻结）：各级原地保持自己的指令不动，等依赖解决（典型：数据冒险）。指令没白取，只是晚走。 flush（冲刷）：把某些级里的指令直接扔掉（典型：跳转猜错）。指令白取了。

types of harzards（冲突）： resource data control | 冒险 | 成因 | 对策 | | — | — | — | | 结构/资源 | 两级同一拍抢同一硬件（FI 和 FO 都要访存） | 哈佛结构（指令/数据分开存储）、复制硬件 | | 数据 | 后条要用前条还没写回的结果 | 转发/旁路（forwarding）减小惩罚，不够再 stall | | 控制 | 分支结果出来前不知道下一条取哪 | 分支预测（猜错再 flush）、延迟分支 | 这就是前面“资源冒险”的由来。

bubble/IDLE —— 就是时序图里的空格子：一个气泡 = 某一级在这一拍空转 = 浪费一拍。气泡越多，实际 CPI 越偏离理想值 1。之前那个 CPI=1.25 就是这里来的（0.25 就是平均每条指令摊到的气泡）。

后续的内容就是对三种harzard的解释，例如寄存器冲突类型（结构/资源），控制冲突（branch hazard）

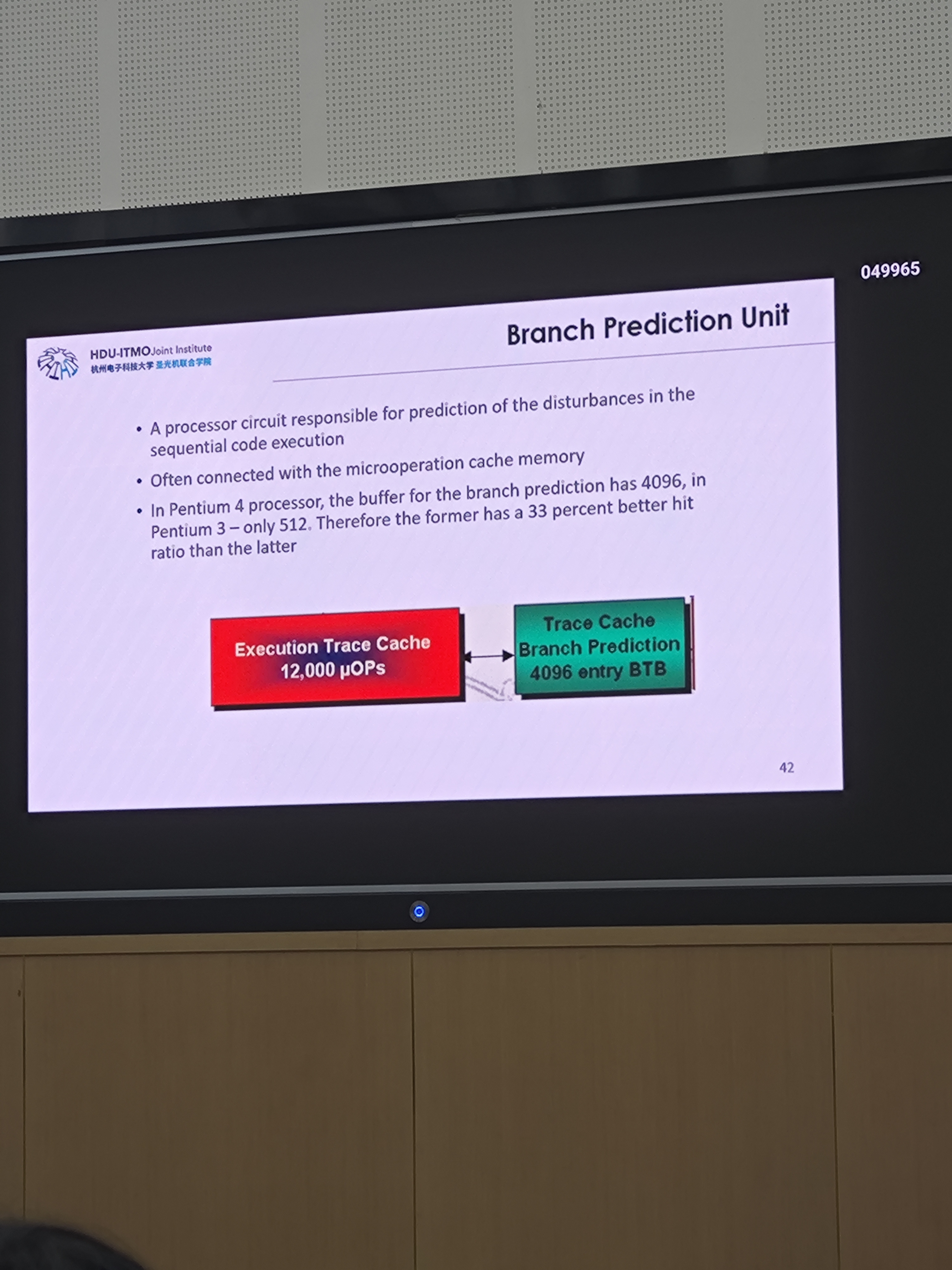

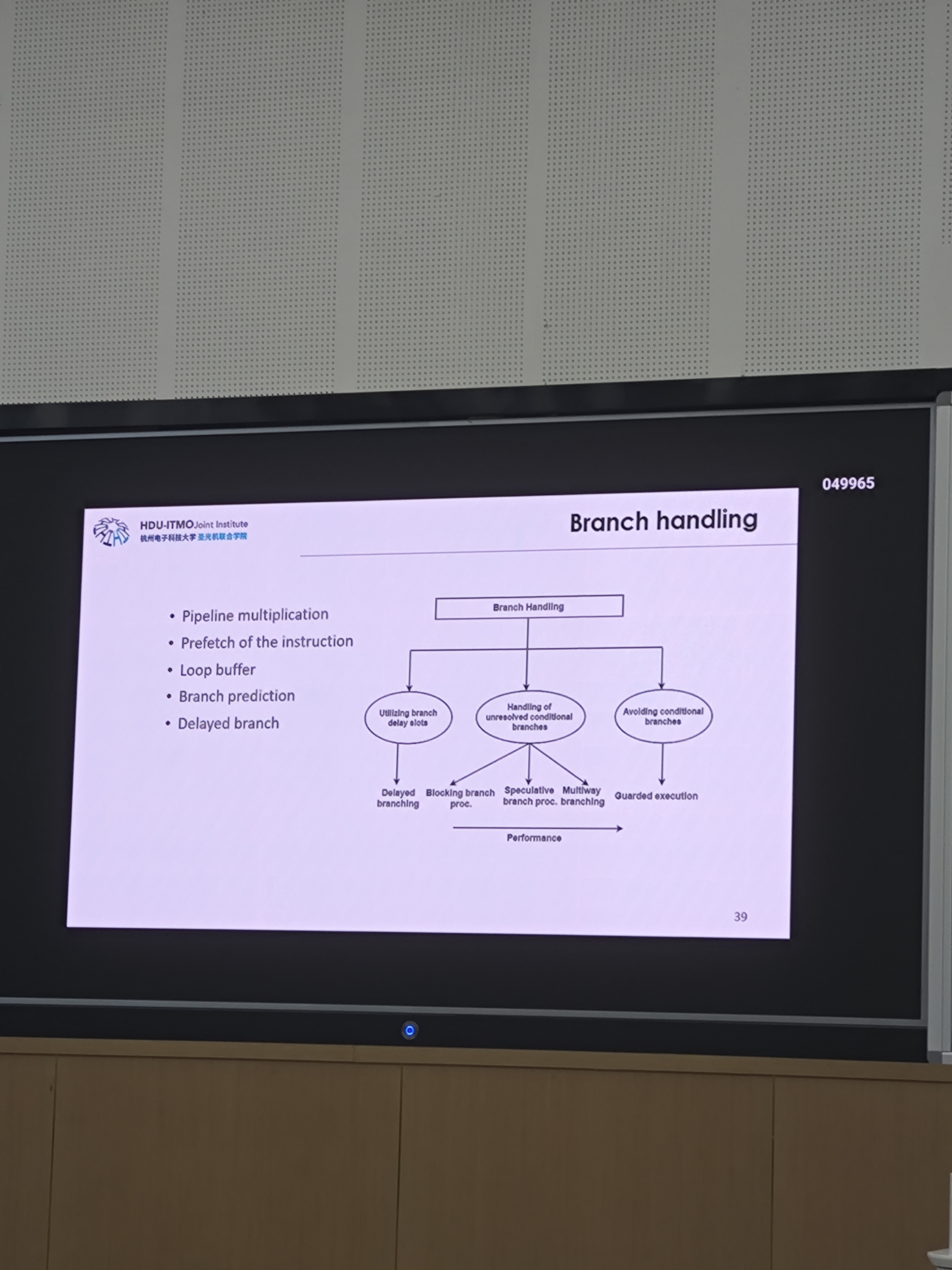

这就引入了一些解决办法： 分支预测：

又叫Speculative branch processing（投机执行）：猜一条路继续跑，结果出来猜对了白赚，猜错了 flush回滚不亏。这就是现代 CPU 的标准答案——它 = 左边列的 branch prediction（负责猜）+ 硬件回滚机制（负责兜底）。一般来说猜得算准（现代预测器 95%+）。分成静态预测和动态预测，前者是SPARC,MIPS，后者是：[待补充喵] 之后还有什么公共分支预测，单独分支预测之类云云，不展开了，即使可能是考点。

Delayed branching（延迟分支）:

往bubble里面塞一些莫名其妙的指令，就是不管有没有分支都要执行的。

Guarded execution（守卫/谓词执行）：

釜底抽薪：直接消灭分支。if-else 两个分支的指令都执行，但每条带一个“守卫位”（谓词），条件成立的那份结果生效，另一份自动丢弃。分支比较多的时候好用。
