致后来人：
本笔记主要目的是个人记录，并且主要基于个人理解和PPT内容而编写，因此会有相当程度的简略以及不可避免的纰漏。请勿苛责，以上。
前言
上学期的图像处理，这学期进阶到计算机视觉了。顿觉有必要已学，因此记录笔记如下：
第一节课
主要做引言，展示了各种CV的实现，其中比较有意思的是YOLO的全名和vslam，以及一些生草的图片。
课程大纲如下：
·引言
·图片分类
·图像分割
·物体检测
·霍夫变换
·人脸检测
·图片特色
·图片搜索
·物体描述
·深度学习
·特征描述符
·神经网络
·机器学习导论
·卷积神经网络
·分类
第二节课
主要是讲图像分割。 图像分割主要是有两种，根据语义和根据实例等。这里先关注整个流程： 首先CV会把图像分成很多个小块
比如说以PPT里的老虎例图为例子 预分割把虎皮、草地、猎物等先分成很多小块（superpixels）。 合并阶段会逐步把相似的小块合并成更大的区域，理想结果是把“整只老虎”合并成一个区域、把猎物合并成一个区域、背景合并成若干区域。 Pred 应该能区分老虎条纹与背景（例如使用颜色+纹理），并且不能把老虎和猎物错误合并（因为合并后不满足 Pred）。
分割的定义：
把整张图片视为集合R,把 R 划分成若干连通区域 {R_i}, i=1..n，每个区域都要符合三个性质：
- 覆盖性： 所有子集和并集等于R。
- 互斥性： 所有子集没有并集
- 区域内部齐性： Pred(R_i) = TRUE Pred(R) 是一个布尔函数：对某个区域 R 返回 True 或 False。True 表示“这个区域内部在我们关心的特征空间上是同质的（homogeneous）”，False 表示“不够同质”。 “同质”由你选择的特征和判据决定（颜色、纹理、边界强度、深度、语义置信度等），因此 Pred 本质上是把复杂判定压成一个“是否满足”决策。
- 极大性： 两个不同区域的并集不满足齐性。
金字塔式迭代结构
正如上文，图片被划分成若干个集合，金字塔尖便是整个图片，越向塔底划分的越多，像素细粒度越高（每个集合包含的像素越少）。在这个过程中，如果某一层的某个区域被判断为“异质”（不满足齐性判定 Pred），就把它细分成 4 个子区域（典型的四叉划分），推到下一层。反之，如果在某一层存在四个相邻且“近似同质”的子区域（或若干邻域满足合并准则），则它们可以合并为上层的一个更粗区域（自底向上合并）。 在一次迭代中，可能先合并满足条件的区域，再在下一步或同一轮中对合并后或原有区域做分裂判断，交替优化分割结构，得到一个层次化且更稳定的分割结果。
分割方法
阈值分割（Thresholding，包括单阈值、多阈值、范围阈值） 单阈值就是用一个亮度来确定是否分割，显然只能二值化区分（意义何在？）
基于直方图的阈值选择（例如峰间阈） 用灰度直方图寻找谷值/峰间点作为分割阈。 k-means（基于簇的像素聚类） Weber （韦伯）分割（基于 Weber 函数/视觉差异感知的分级分割） Vezhnevets迭代分割 然后还有一个很地狱笑话的按肤色分割 纹理分割：纹理分割的思想是通过三种方法判断这些像素属于哪种纹理，然后进行分割。这三种方法是： 统计： 结构： 频域： 这里有几个公式， 对于某个滑动窗口内的所有像素的灰度值zi，乘以概率p(zi)再求和，就能得到平均亮度（如果你把公式展开，就是ax/（a1+a2+a3+…an）=ax/N=px（zi）,a1ZI * p1（zi）+a2ZI * p2（zi）+……..anZI * pn(zi)=a1 * a1ZI+…a2 *a2ZI/N，也就是算术平均数。 p(zi) 就是灰度值 zi 在某个区域（全图或局部窗口）内出现的归一化直方图——也就是把某灰度的像素个数除以该区域像素总数，得到该灰度出现的概率。这个被称为 平均亮度。 n 阶中心矩 μ_n(z)： μ_n(z) = sum_{i=0}^{L-1} (zi - m)^n * p(zi)
R = 1 - 1/(1 + σ^2(z)),这个是相对平滑度，就是方差有关的。R越近1越粗糙，越接近0越平滑。
之后便是之前用过的淹没/围坝法。一样是把灰度的亮度算作高度，然后往里面注水（就是淹没某个高度以下的像素），然后水线之间的分水岭，水线以下的谷底最低点，水线以下的最低点到水线位置的像素，均为一个 ai解释如下：
- local minima（局部最小）：局部洼地底部像素，代表一个“集水盆”。每个极小值对应一个初始区域（catchment basin）。
- located on a slope（位于坡面）：从这些像素上的“水流”会单向汇入同一个局部极小值，所以它们属于该极小值对应的盆地内部。
- local maxima（这里的表述有点易混淆）：幻灯片把“能把水流向多个局部最小值的像素”称为 local maxima，实际含义是“分水岭像素 / 岭线像素”——这些位置上水分流会分叉，定义了不同盆地之间的边界（watershed）。
- 像素的划分是通过“从已知种子（局部最小）向外扩展”来完成的，扩展按像素高度（灰度或梯度）从低到高进行。每次处理一个未标记像素时，检查它已处理邻居的标签：如果只有一个标签就把该像素归入该区域；如果邻居包含多个不同标签就把该像素标为分水岭（边界）

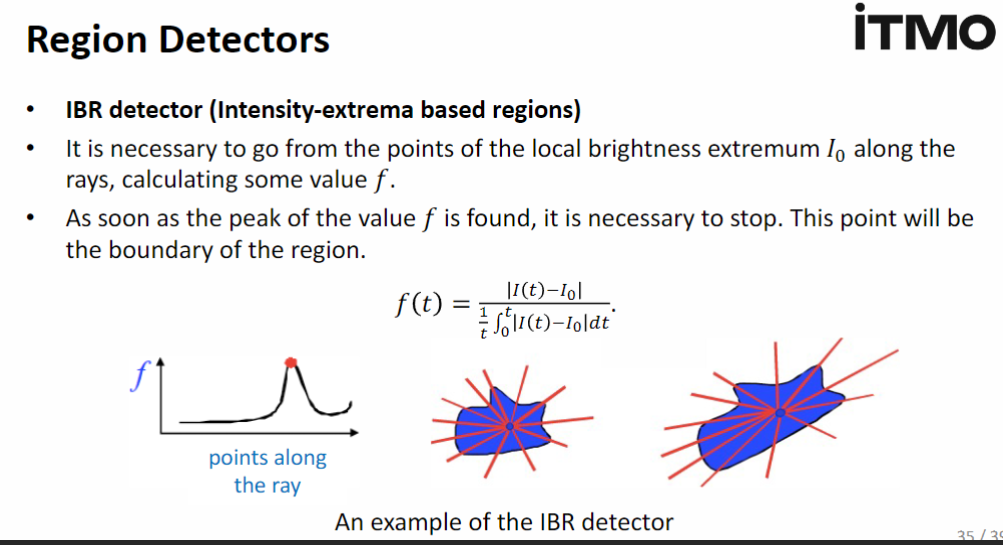

最后是IBR探测器,图里讲的很清楚了就不赘述了，大概就是沿着射线剖面找极值
MSER检测器，这个应该是效果最好也最复杂的,可能不重要，略过了
第三节课
上节课介绍了分割方法，我们得到了不同分类的一组一组的点及其边界，因此这节课主要针对这些分割出来的点做处理。
轮廓链码（Freeman chain code）是一种编码方式，他先从一个像素出发，规定像素左上角，左下角，右上角右下角左右上下的每个相邻格子都有一个对应的数字，然后记录下一个像素对应的位置数字，再重复这个过程，直到遍历完每一个像素
显然不是很好用，依赖于起点，对噪声敏感，没有旋转不变性。
多项式拟合，这个高中就学过了，但是我忘了（），总之就那个原理，但是很多曲线压根就不是一个函数，显然不是很好用
分段线性逼近，把多个点分段用直线表示，显然会导致精度降低
样条拟合（spline）：就是以上的分段线性逼近的另外一种说法。但是不光使用一次多项式（直线）而是综合了多种函数与平滑等
线性样条：把相邻点用直线连起来，最简单但不平滑（角点处有折角）。
三次样条（cubic spline）：每段是三次多项式，通常能保证函数及一二阶导数连续，曲线平滑常用。
B-spline / 基样条：用基函数和控制点来表示，局部控制性好（改一个控制点只影响局部形状）。
有理样条（rational spline / NURBS 是其广义形式）：通过权重（分母参数）能更好表示复杂曲线和精确圆弧等。
自然曲线拟合：
若曲线以某参数 t（或常用的弧长 s）表示为 (x(t), y(t))，曲率的通用表达为:
$ K(t) = \frac{x’(t)\,y’‘(t) - x’‘(t)\,y’(t)}
{ \bigl( x’(t)^2 + y’(t)^2 \bigr)^{3/2} } $
特别地，若以弧长 s 为参数（速度恒为 1），则分母为 1，公式简化为：
$ K(s) = x’(s)\,y’‘(s) - x’‘(s)\,y’(s) $
以上，我们将区域边界成功划分了出来。现在我们要做的事就是理解这个边界的特点：
霍夫变换
我可能旷了几节课，所以就不按课堂顺序编排了，梦到哪写到哪。
霍夫变换,是一种把图像空间的点映射到参数空间，用“投票/累加”方式在参数空间寻找具有一致参数的几何形状（例如直线、圆等）的算法。它能从噪声或不连续边缘中全局地检测出参数化的形状。
它主要的思路就是，找到满足给定条件的点的轨迹，然后求所有轨迹的交集
比方说，你有三条线段，要将其组合成一个三角形。
我们得到的条件有：
线段长度
三角形
那么你就可以沿着一条线段的两个端点，画两个边长为另外两个线段的圆，
这两个圆的轨迹上的点就获得“一票”。两个圆的交点也就是两票，正如PPT上所言————
“ 在圆圈交汇处有两个“投票”;在这种情况下，该点“获胜”，因为它获得了最多的“票数” ”
————
又如，我们要从三个点产生一个圆。回顾我们的初中/小学知识，垂直平分线到两端点距离相等，因此我们可以使用这个条件来获取我们的“轨迹”————三个点之间连线的垂直平分线，然后取其交点（投票最多的点）来获取圆。
$ Y = kX + b $
$ X \cos\theta + Y \sin\theta = \rho $
后面有节测验问你这个向量维度是多少，显然这里只用了两个参数，p和$\theta$
至于为什么能表征成这个参数化函数，我是想说去问张琳的（笑）（毕竟助教也叫张琳），但是为了后面的理解还是略微讲下：
这个p，就是原坐标系下，原点到给定直线的距离。$\theta p$就是给定直线的法线与x轴的角度。
也就是说，对于给定的点x，y，有一条直线经过这个点，这个直线的参数p，$\theta$符合一个固定的方程，这个方程在参数坐标系下类似一个二次曲线。
这样，我们就得到了“轨迹”。对每个点都做一次这样的参数化操作，我们会得到一系列参数曲线，对他们取投票操作，即可得到经过这些点的直线。
最后，我们可以引入累加器$A(p,\theta)$,其表示
一个离散的多个小方格区间，然后遍历每根曲线，如果曲线经过这个区间，那么将这个区间的票数加一。
“参数空间（ρ, θ）不是连续无限精细地计算每一个点，而是把参数空间划分成离散的格子（称为 accumulator cells，累加器单元）。每个单元保存一个计数（投票数），代表落在该参数区间内的支持程度。”
PPT里建议先做个提取边缘的处理，因为霍夫变换基本上只运行一次，有用的像素越少计算负担越小。
For each edge point (x,y)
For θ = 0 to 180
ρ = x cos θ + y sin θ
H(θ, ρ) = H(θ, ρ) + 1
end
end
